Hola a todos.

Por favor, alguien que posea un contrabajo eléctrico
NS WAV o NS NXT podría Hacerme un plano con el cableado de la electrónica.

Cómo van los cables de la polar piezo pickup al mini switch
De cambio de modo arco a piezo y cómo van los cables desde el mini switch a los potenciometros.

Me haríais un gradiiisimo favor.

Os dejo mi correo [email protected]

Muchas gracias!!!

[Jesús]

Hola:

A ver si te sirve esto. Es un NS Wav

[Jesús]

Segunda parte

[Jesús]

Tercera parte

[Jesús]

Lo siento, se me ha colado una repe

[casicubano]

Jesus, eres un crack. Un millón de gracias!!!

[casicubano]

Jesús, ante todo muchas gracias.

Por las fotos que me has enviado he interpretado esta imagen.
Como ultimo favor te podría pedir que revisases la conexión de cables del mini switch para poder comprobar
que los colores del mini switch coinciden con el esquema que he hecho por favor ?

El cable azul va en la patilla 8 o en la 5

Una vez más un millón de gracias

[bassmi]

Jesús, ante todo muchas gracias.

Por las fotos que me has enviado he interpretado esta imagen.
Como ultimo favor te podría pedir que revisases la conexión de cables del mini switch para poder comprobar
que los colores del mini switch coinciden con el esquema que he hecho por favor ?

El cable azul va en la patilla 8 o en la 5

Una vez más un millón de gracias

Yo le veo en la 8

[Jesús]

Esta tarde intento desmontar es switch. Y el contrapalo es un next no un wav. Se me cruzaron los cables.

[Guayo]

Ufff, me encanta el nivel de compañerismo y solidaridad de este foro, no aporto nada al tema pero tenía que decirlo

[Jesús]

He podido desmontar el switch, la línea inferior del mismo no tiene ningun cable, te paso nuevas fotos

[Jesús]

Segunda parte de la segunda parte......

[casicubano]

Que grandes sois la gente del foro.

Muchas gracias.

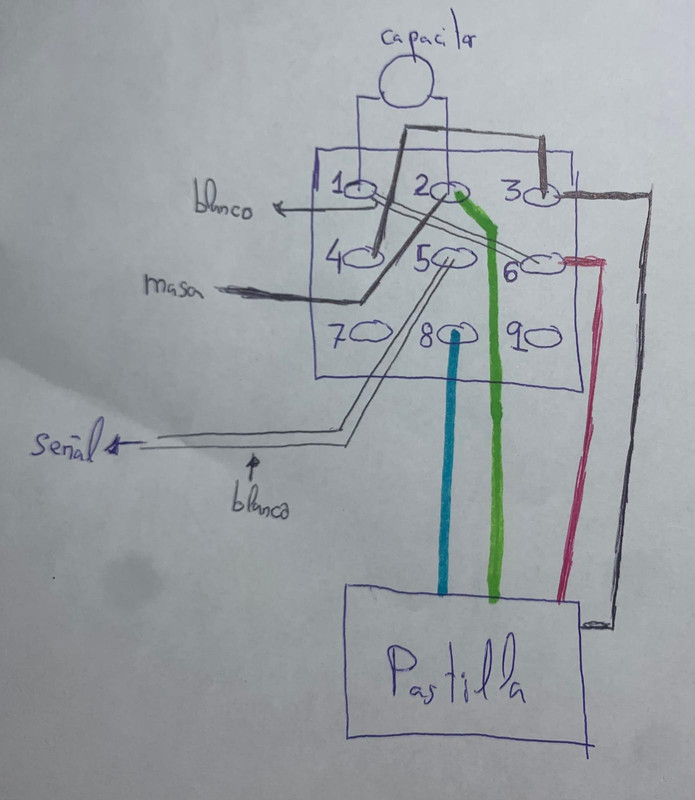

EL diagrama del mini switch del contrabajo NS NXT quedaría asi:

Lo pongo por si alguna vez a alguien le hace falta
